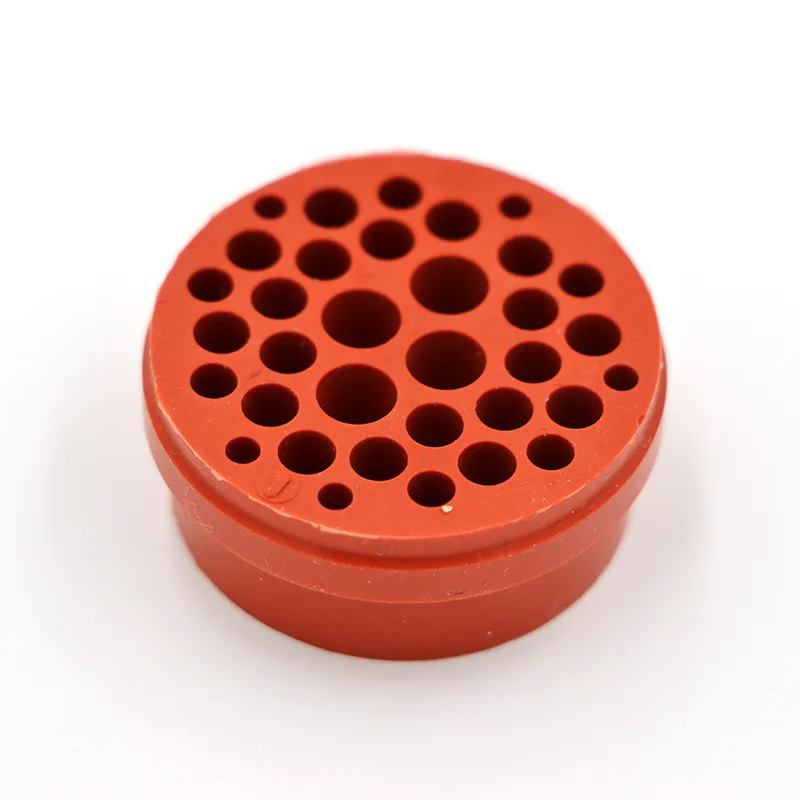

كيف يمكن للحشية المطاطية المصنوعة من السيليكون لموصل السيارات حماية الأنظمة الكهربائية الهامة؟

1. الدور الحاسم للختم في موصلات السيارات

تحتوي المركبات الحديثة على مئات الوصلات الكهربائية التي تربط بين أجهزة الاستشعار والمحركات ووحدات التحكم وأنظمة توزيع الطاقة. يمكن أن تؤدي نقطة دخول واحدة للرطوبة أو التلوث الموصل إلى حدوث أخطاء متقطعة أو رموز تشخيصية خاطئة أو فشل كامل في النظام. الحشية مطاط السيليكون موصل السياراتيعالج مشكلة عدم الحصانة هذه عن طريق إنشاء حاجز متين ومتوافق بين نصفي موصل التزاوج.

على عكس الأختام البلاستيكية الصلبة أو الحلقات الدائرية التي تعتمد على تفاوتات الأبعاد الدقيقة، فإن حشوات مطاط السيليكون تستوعب الاختلالات البسيطة والتمدد الحراري وتآكل المكونات على مدار عمر خدمة السيارة. تعتبر هذه الطبيعة المتسامحة ذات قيمة خاصة في البيئات عالية الاهتزاز مثل حجرات المحرك، حيث تتعرض الموصلات لضغط ميكانيكي مستمر من تشغيل المحرك ومدخلات الطريق.

تمتد وظيفة الختم إلى ما هو أبعد من استبعاد الماء البسيط. تمنع الحشيات الفعالة أيضًا دخول أملاح الطريق، وغبار الفرامل، ورذاذ الزيت، ومواد التنظيف الكيميائية التي يمكن أن تؤدي إلى تدهور أسطح التلامس وزيادة المقاومة الكهربائية. في الحالات الشديدة، يمكن أن تؤدي الموصلات الملوثة إلى ارتفاع درجة الحرارة والقوس الكهربائي وحتى مخاطر الحريق. ولذلك فإن اختيار المناسبحشية مطاط السيليكون موصل السياراتلا يقتصر الأمر على مجرد تفاصيل التصميم ولكنه قرار أساسي للسلامة والموثوقية.

تشير بيانات الصناعة إلى أن أعطال الموصلات الكهربائية تمثل نسبة كبيرة من مطالبات الضمان في إلكترونيات السيارات. ترجع العديد من هذه الإخفاقات إلى عدم كفاية الختم أو تدهور مواد الختم تحت التعرض لفترات طويلة لدرجات الحرارة والمواد الكيميائية تحت الغطاء. يقدم مطاط السيليكون، بثباته المتأصل عبر نطاق واسع من درجات الحرارة، حلاً مثبتًا لهذا التحدي المستمر.

• فقدان إشارة متقطعة- يؤدي سد الرطوبة بين المسامير إلى قراءات غير منتظمة للمستشعر.
• زيادة مقاومة الاتصال– الأكسدة والتآكل يرفعان درجات حرارة الوصلات.
• دوائر قصيرة- الملوثات الموصلة تخلق مسارات كهربائية غير مقصودة.
• فشل سابق لأوانه في المكونات– تفقد وحدات التحكم والمحركات الاتصال.
• رموز المشاكل التشخيصية- أخطاء كاذبة تؤدي إلى إصلاحات غير ضرورية والتوقف عن العمل.

2. علم المواد: لماذا يتفوق مطاط السيليكون في تطبيقات الختم

يتميز مطاط السيليكون عن اللدائن العضوية بعموده الفقري من السيليكون والأكسجين، والذي يضفي استقرارًا حراريًا استثنائيًا ومقاومة كيميائية. في حين أن المواد مثل النتريل (NBR) أو إيثيلين بروبيلين ديين مونومر (EPDM) تؤدي أداءً مناسبًا في البيئات المعتدلة، إلا أنها تتحلل بسرعة في ظل الظروف القاسية الموجودة في حجرات المحرك الحديثة ومرفقات بطارية السيارة الكهربائية.

يعد مطاط السيليكون السائل (LSR) والمطاط عالي الاتساق (HCR) الشكلين الأساسيين المستخدمين في حشوات الموصل. يوفر LSR، الذي تتم معالجته عن طريق القولبة بالحقن، خصائص تدفق ممتازة للأشكال الهندسية المعقدة مع تفاصيل دقيقة مثل أسطح الختم المضلعة والتصميمات متعددة التجاويف. يوفر HCR، عادةً ما يكون مصبوبًا بالضغط أو النقل، قوة تمزق أعلى للحشيات الأكبر أو الأكثر سمكًا. يمكن صياغة كلا الخيارين باستخدام إضافات لتعزيز خصائص محددة، مثل التشحيم الذاتي لسهولة التجميع.

تشمل سمات المواد الرئيسية التي تجعل مطاط السيليكون الخيار المفضل لختم الموصل ما يلي:

• نطاق درجة حرارة التشغيل واسعة- من -50 درجة مئوية إلى +200 درجة مئوية، مع بعض درجات الفلوروسيليكون التي تمتد إلى +230 درجة مئوية.
• مجموعة ضغط منخفض– يحافظ على قوة الختم بعد الضغط لفترة طويلة، عادة أقل من 25% عند 150 درجة مئوية لمدة 22 ساعة.
• مقاومة ممتازة للأوزون والأشعة فوق البنفسجية– لا يتشقق أو يتصلب عند تعرضه للعوامل المؤكسدة في الغلاف الجوي.
• الكارهة للماء الكامنة– يطرد الماء ويقاوم امتصاص الرطوبة.
• المقاومة الكيميائية– يتحمل زيوت المحرك والمبردات وسوائل الفرامل والعديد من مذيبات التنظيف.
• خصائص عازلة– يحافظ على العزل الكهربائي حتى في الظروف الرطبة.

يعد مطاط الفلوروسيليكون (F-LSR) نوعًا متخصصًا يوفر مقاومة معززة للوقود والمواد الكيميائية العدوانية مع الحفاظ على الاستقرار الحراري للسيليكون القياسي. غالبًا ما يتم تحديد هذه الدرجة للموصلات الموجودة بالقرب من حاقنات الوقود أو الشواحن التوربينية أو المناطق الأخرى التي تتعرض للهيدروكربون.

يجب أن تأخذ عملية اختيار المواد في الاعتبار البيئة الكيميائية المحددة وملف درجة الحرارة والمتطلبات الميكانيكية لكل تطبيق. قد تفشل الحشية التي تعمل بشكل جيد في موصل مقصورة الركاب قبل الأوان في تطبيق تحت غطاء المحرك مع زيادة التدوير الحراري والتعرض للمواد الكيميائية.

3. معلمات الأداء الرئيسية لحشيات الموصل

تحديد انحشية مطاط السيليكون موصل السياراتيتطلب تقييمًا دقيقًا للعديد من مقاييس الأداء. تؤثر كل معلمة على قدرة الحشية على الحفاظ على ختم موثوق به طوال العمر التشغيلي للمركبة، والذي قد يتجاوز 15 عامًا في بعض المنصات.

بالإضافة إلى هذه الخصائص الفيزيائية، تلعب هندسة الحشية دورًا حاسمًا. تعمل أسطح الختم المضلعة أو المموجة على زيادة ضغط التلامس لكل وحدة مساحة، مما يحسن الختم ضد السوائل والغازات. يجب أيضًا تصميم الشكل المقطعي لتجنب تركيزات الضغط المفرطة التي قد تؤدي إلى الفشل المبكر.

قوة الضغط هي اعتبار حاسم آخر. يسمح الضغط غير الكافي بتطور مسارات السوائل، في حين أن الضغط المفرط يمكن أن يزيد من الضغط على غلاف الموصل أو يتسبب في بثق الحشية في الفجوات. يتم استخدام تحليل العناصر المحدودة (FEA) بشكل شائع لتحسين تصميم الحشية لتوزيع الضغط بشكل موحد عبر واجهة الختم.

4. بيئات التطبيق: من فتحات المحرك إلى حزم البطاريات

بيئة التشغيل لحشية مطاط السيليكون موصل السياراتيختلف بشكل كبير عبر مواقع المركبات المختلفة. يعد فهم هذه البيئات أمرًا ضروريًا لاختيار درجة المواد المناسبة وتكوين التصميم.

4.1. موصلات مقصورة المحرك

تواجه الموصلات الموجودة في حجرة المحرك أقسى الظروف: درجات حرارة تتجاوز 150 درجة مئوية بالقرب من مجمعات العادم، والتعرض لزيت المحرك، وسائل التبريد، وأبخرة الوقود، والاهتزاز المستمر الناتج عن تشغيل المحرك. يجب أن تقاوم الحشيات الموجودة في هذه المنطقة الشيخوخة الحرارية وتحافظ على قوة الختم على الرغم من التدوير الحراري المتكرر. غالبًا ما يتم تحديد درجات الفلوروسيليكون للموصلات القريبة من أنظمة الوقود.

4.2. ناقل الحركة ونظام الدفع

تتطلب المستشعرات والمشغلات المثبتة على ناقل الحركة حشوات مقاومة لسائل ناقل الحركة الأوتوماتيكي (ATF) وزيوت التروس. في حين أن السيليكون القياسي يوفر مقاومة جيدة للعديد من الزيوت، فقد يكون الفلوروسيليكون أو مركبات السيليكون المصممة خصيصًا ضرورية لإطالة عمر الخدمة في بيئات السوائل العدوانية.

4.3. مقصورة الركاب وإلكترونيات الجسم

تواجه الموصلات الموجودة داخل مقصورة السيارة ظروفًا أكثر اعتدالًا: درجات حرارة معتدلة (عادةً -20 درجة مئوية إلى +85 درجة مئوية)، والحد الأدنى من التعرض للمواد الكيميائية، ومستويات اهتزاز أقل. توفر درجات مطاط السيليكون القياسية أداءً أكثر من كافٍ في هذه التطبيقات، مع التركيز الأساسي على التقادم على المدى الطويل ومقاومة عوامل التنظيف.

4.4. أنظمة بطاريات المركبات الكهربائية

تمثل الموصلات عالية الجهد في حزم بطاريات السيارات الكهربائية تحديات فريدة من نوعها: التعرض للسوائل العازلة، وإمكانية تتبع القوس، ومتطلبات السلامة الصارمة. يجب أن تظهر جوانات السيليكون في هذه التطبيقات قوة عازلة ممتازة، ومثبطات للهب، ومقاومة لسوائل التبريد. غالبًا ما يتم تفضيل درجات التشحيم الذاتي لتسهيل التجميع وتقليل مخاطر تلف الموصل أثناء الصيانة.

4.5. الإضاءة الخارجية وأجهزة الاستشعار

يجب أن تقاوم موصلات المصابيح الأمامية والمصابيح الخلفية وأجهزة استشعار ADAS الأشعة فوق البنفسجية ورذاذ الطريق ودرجات الحرارة القصوى. إن ثبات السيليكون المتأصل في الأشعة فوق البنفسجية وكره الماء يجعله خيارًا مثاليًا، بشرط أن يشتمل تصميم الحشية على ميزات مقاومة الطقس الكافية.

• الحرارية– درجات حرارة الذروة، وتكرار الدورات، ومدة التعرض.
• كيميائي- نوع السوائل وتركيزها ومدة التلامس.
• ميكانيكية– سعة الاهتزاز والتردد ودورات تزاوج الموصل.
• البيئية– التعرض للأشعة فوق البنفسجية والرطوبة ورذاذ الملح ودخول الغبار.
• كهربائي– مستوى الجهد والتيار ومقاومة العزل المطلوبة.

5. اعتبارات التصميم للختم الموثوق

يتضمن تصميم نظام إغلاق الموصل أكثر من مجرد اختيار مادة وتحديد قيمة الصلابة. يجب تحليل التفاعل بين الحشية ومبيت الموصل ومكونات التزاوج بعناية لتحقيق الأداء الأمثل.

5.1. هندسة الحشية وآلية الختم

يمكن أن تكون آلية الختم شعاعية (الختم على سطح أسطواني)، أو محورية (الختم على سطح مستو)، أو مزيج من الاثنين معًا. تعتمد الأختام الشعاعية، شائعة الاستخدام في الوصلات الأسطوانية، على ضغط الحشية بين جدران المبيت الداخلية والخارجية. تعمل الأختام المحورية، التي توجد غالبًا في الموصلات المستطيلة أو متعددة الأطراف، على ضغط الحشية بين سطحين مستويين.

تعمل التصميمات المضلعة على زيادة عدد حواجز الغلق، مما يوفر التكرار في حالة وجود عيوب طفيفة في السطح. يقوم كل ضلع بإنشاء خط إغلاق منفصل، ويمكن أن تعمل المسافات بين الأضلاع كمناطق تخفيف الضغط أو مصائد الحطام.

5.2. توافق مواد الإسكان

يجب أن تكون مادة غلاف الموصل - عادة مادة البولي أميد (PA)، أو البولي بيوتيلين تيريفثاليت (PBT)، أو غيرها من اللدائن الحرارية الهندسية - متوافقة مع حشية السيليكون. قد تحتوي بعض تركيبات السيليكون على مواد ملدنة أو سيلوكسانات حلقية منخفضة الوزن الجزيئي والتي يمكن أن تنتقل إلى مادة الغلاف، مما يتسبب في تشقق الإجهاد أو تغيرات الأبعاد. يعد الالتصاق غير المجهز بالبلاستيك الهندسي خاصية مرغوبة تعزز متانة الختم.

5.3. قوى التجميع والتزاوج

يجب أن يوازن تصميم الحشية بين أداء الختم وقوى التجميع المقبولة. قد تؤدي قوة الإدخال المفرطة إلى إتلاف أطراف الموصل أو تجعل التجميع صعبًا على خطوط الإنتاج. تعمل درجات السيليكون ذاتية التشحيم على تقليل الاحتكاك أثناء التزاوج، مما يسهل عملية التجميع مع الحفاظ على فعالية الختم.

5.4. تراكم التسامح

يمكن أن تتراكم تفاوتات التصنيع في أغلفة الموصل وحشياته، مما يؤثر على الضغط الفعلي الذي يتم تحقيقه في الموصل المجمع. يتم استخدام تحليل التسامح الإحصائي لضمان بقاء الحشية ضمن نطاق الضغط الأمثل عبر جميع مجموعات التسامح الممكنة.

5.5. خدمة الحياة والمتانة

من المتوقع أن تحافظ موصلات السيارات على ختمها طوال فترة خدمة السيارة بأكملها، غالبًا مع دورات التزاوج والفك المتعددة أثناء التصنيع والخدمة والإصلاح. يجب أن تقاوم مادة الحشية التثبيت الدائم والتآكل والتآكل الناتج عن عمليات الموصل المتكررة.

يتضمن التحقق من التصميم عادةً مزيجًا من تحليل العناصر المحدودة (FEA) للتنبؤ بالإجهاد والاختبار المادي للتحقق من صحة الأداء في ظل ظروف الخدمة المحاكاة.

6. التحقق من الجودة وطرق الاختبار

ضمان موثوقية أحشية مطاط السيليكون موصل السياراتيتطلب نظام اختبار شامل يغطي خصائص المواد ودقة الأبعاد والأداء الوظيفي. توفر معايير الصناعة مثل USCAR-2 وISO 16750 ومواصفات OEM المختلفة أطرًا لاختبار التأهيل.

1. اختبار مجموعة الضغط– يقيس التشوه الدائم بعد الضغط لفترة طويلة عند درجة حرارة مرتفعة. تشير قيم مجموعة الضغط المنخفضة إلى احتفاظ ممتاز بقوة الختم على المدى الطويل.
2. اختبار التسرب- يتم إجراؤه عادةً باستخدام الهواء المضغوط أو الهيليوم للكشف عن أي مسارات جانبية للسوائل من خلال واجهة الموصل المختومة.
3. ركوب الدراجات الحرارية- يُخضع الموصل المجمع لدرجات حرارة قصوى متكررة لتقييم قدرة الحشية على الحفاظ على قوة الختم من خلال دورات التمدد الحراري والانكماش.
4. اختبار الاهتزاز- يحاكي ظروف تشغيل السيارة للتأكد من أن الحشية لا ترتخي أو تفقد سلامة الختم تحت الإثارة الميكانيكية.
5. اختبار المقاومة الكيميائية– تعريض الحشية لسوائل السيارات ذات الصلة (زيت المحرك، سائل التبريد، سائل الفرامل، الوقود) في درجات حرارة مرتفعة لتقييم توافق المواد والاحتفاظ بالأداء.
6. التفتيش الأبعاد– التحقق من أن الأبعاد الحرجة للحشية تقع ضمن التفاوتات المحددة باستخدام القياس البصري أو آلات القياس المنسقة.
7. التحقق من الصلابة- يؤكد أن صلابة Shore A تتوافق مع المواصفات، حيث يمكن أن تؤثر الانحرافات بشكل كبير على أداء الختم.

بالإضافة إلى هذه الاختبارات القياسية، قد تتطلب بعض التطبيقات تقييمات متخصصة مثل:

• اختبار رش الملح- للموصلات المعرضة لأملاح إزالة الجليد عن الطريق.
• اختبار التعرض للأشعة فوق البنفسجية- للموصلات الخارجية أو المكشوفة جزئيًا.
• اختبار مقاومة العزل- للتحقق من خصائص العزل الكهربائي بعد التعرض البيئي.
• اختبار غمر السوائل– مع سوائل محددة عند درجات حرارة مرتفعة لفترات طويلة.

عادةً ما يحتفظ الموردون المؤهلون بقدرات الاختبار الداخلية لدعم تكرارات التصميم السريعة ومراقبة جودة الإنتاج.أوبوتستخدم بروتوكولات اختبار شاملة تتماشى مع معايير السيارات الدولية، مما يضمن أن كل حشية تلبي المتطلبات الصارمة لمنصات المركبات الحديثة.
