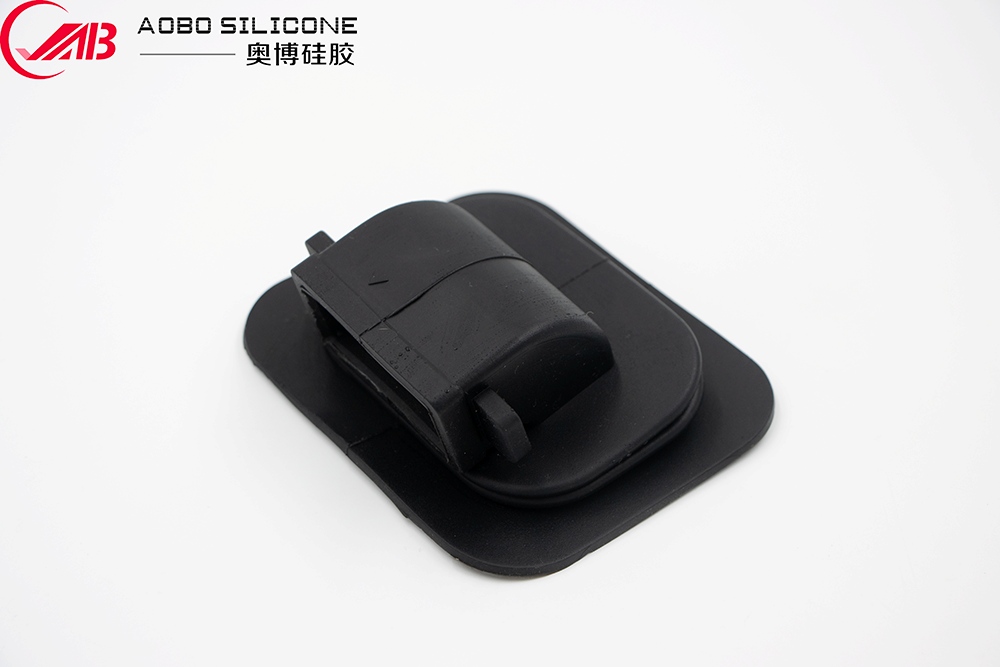

قناة تنفيس هواء السيارات ذات القالب الزائد LSR

في أنظمة التدفئة والتهوية وتكييف الهواء للسيارات وأنظمة الإدارة الحرارية، تعد قناة تنفيس الهواء أكثر من مجرد ممر هواء بسيط. يجب أن تحافظ القناة على مسار تدفق هواء ثابت مع استيعاب الاهتزازات والتدوير الحراري وتفاوتات الأبعاد وأحمال التجميع المتكررة. عند نقاط الاتصال، حتى الفجوة الصغيرة يمكن أن تؤدي إلى تسرب الهواء، أو الضوضاء، أو أداء التدفئة والتهوية وتكييف الهواء (HVAC) غير المستقر.

تجمع قناة فتحة تهوية السيارات ذات القالب الزائد LSR بين الركيزة الهيكلية الصلبة مع القالب الزائد لمطاط السيليكون السائل (LSR). يخلق هذا البناء ميزات إغلاق وتبطين متكاملة مباشرة حول منطقة الاتصال، مما يقلل الحاجة إلى أختام مطاطية منفصلة وتبسيط عملية التجميع.

بالنسبة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) للسيارات، والإدارة الحرارية للبطارية، وتطبيقات توجيه الهواء الأخرى، يكون القولبة الزائدة لـ LSR مفيدة بشكل خاص عندما يتطلب أحد المكونات إغلاقًا مرنًا، وعزل الاهتزاز، وهندسة معقدة، ومقاومة درجات الحرارة على المدى الطويل في جزء مصبوب واحد.

لماذا نستخدم LSR Overmolding في مجاري الهواء للسيارات؟

قد تعتمد مجاري الهواء التقليدية للسيارات على حلقات دائرية منفصلة، ​​أو أختام رغوية، أو أكمام مطاطية، أو مشابك ميكانيكية للتعويض عن تفاوتات الأبعاد. على الرغم من أن هذه الحلول يمكن أن تنجح، إلا أنها تزيد من عدد المكونات وتنشئ واجهات تجميع إضافية.

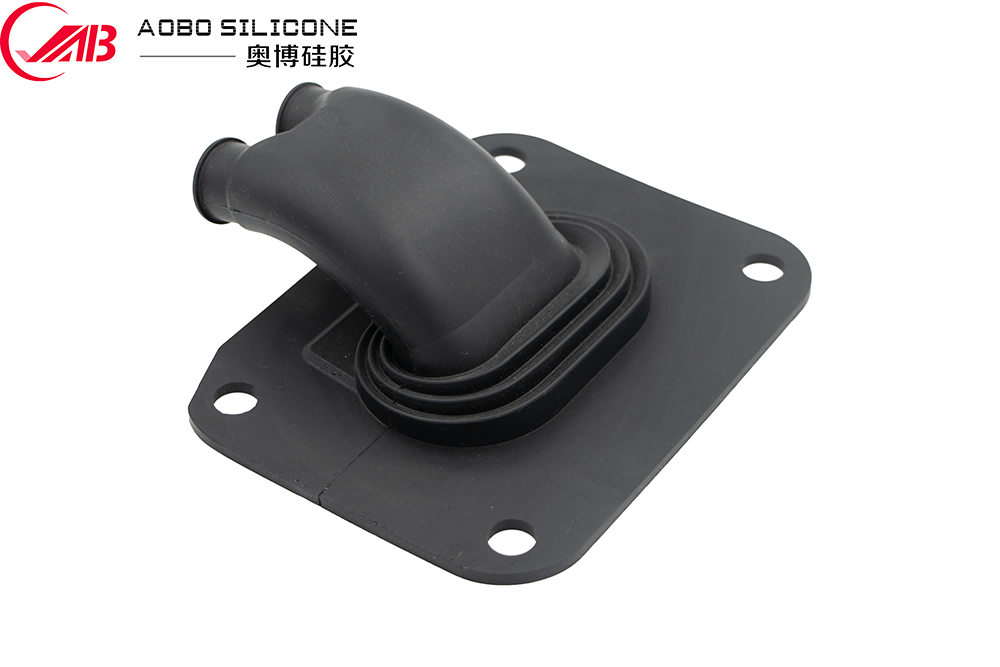

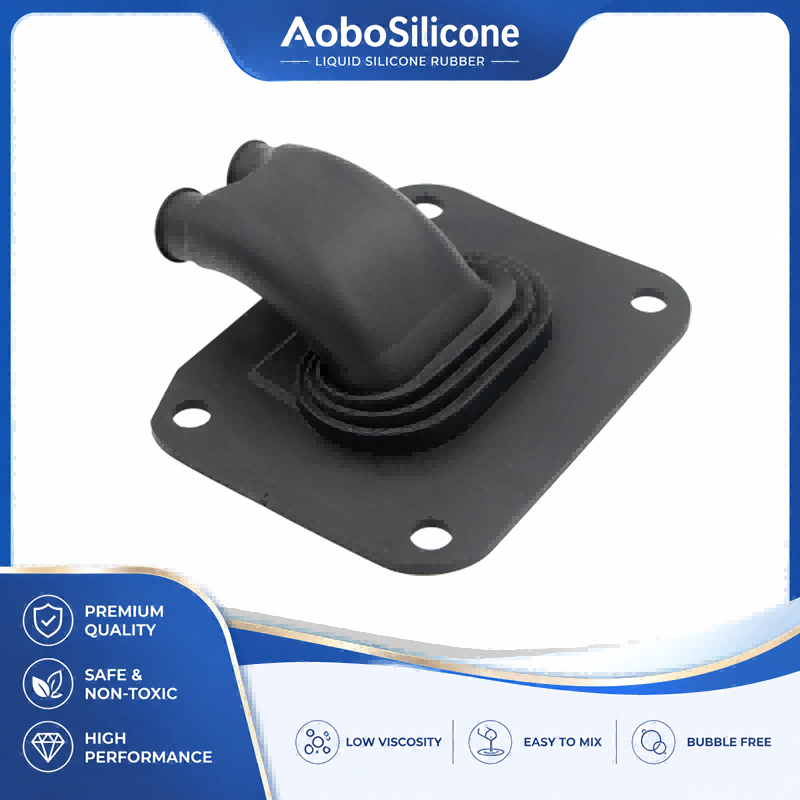

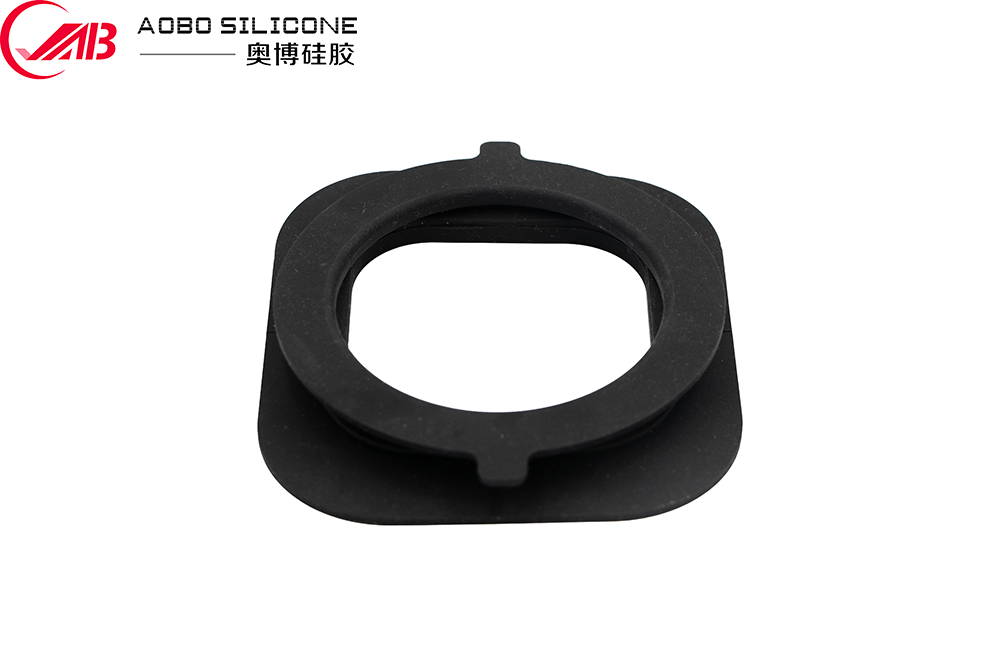

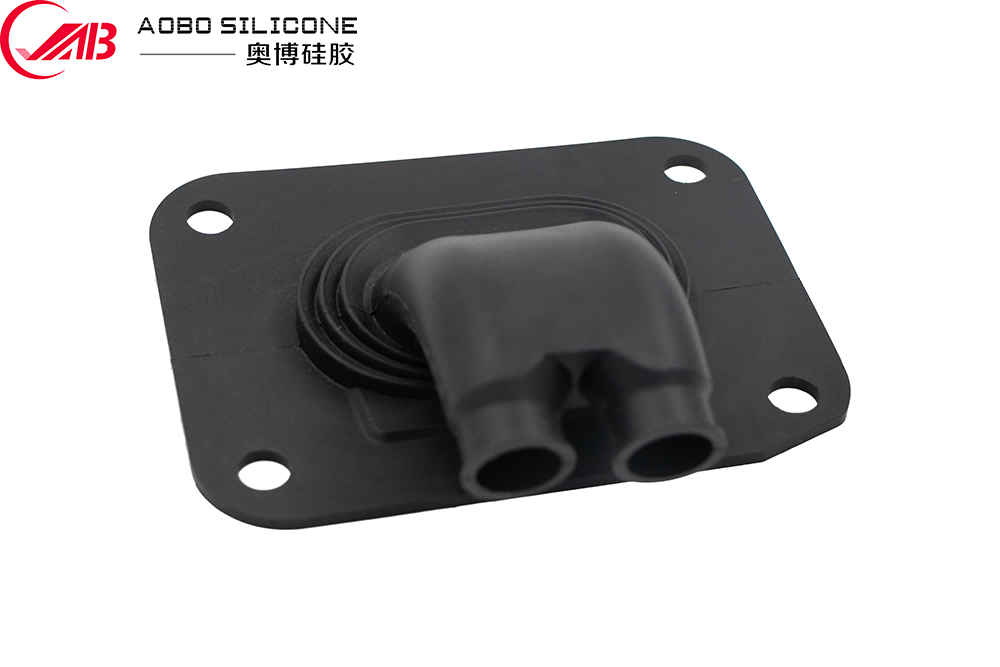

تقوم قناة السيارات ذات القالب الزائد LSR بدمج مادة الختم المرنة مباشرة على القناة أو الموصل الصلب.

يتكون الهيكل الأساسي عادة من:

● الركيزة الصلبة:PA، PP، PBT، PC/ABS، أو مواد بلاستيكية هندسية أخرى حسب التطبيق
● طبقة الختم LSR:مصبوب حول واجهات مختارة
● هندسة الختم الوظيفية:الشفاه أو الأضلاع أو الخرز أو الأكمام أو أسطح الاتصال المخصصة
● ميزات الاتصال:الهياكل القابلة للتركيب أو الأخاديد أو نقاط تحديد الموقع أو عناصر القفل الميكانيكية

يسمح هذا التصميم لقسم السيليكون بالتعويض عن الاختلافات الصغيرة في الأبعاد مع الحفاظ على ضغط التلامس ضد مكون التزاوج.

والنتيجة هي حل أكثر تكاملاً للتطبيقات التي قد تؤدي فيها الأختام المنفصلة التقليدية إلى تعقيد عملية التجميع.

أداء المواد والقيمة الهندسية

يتم اختيار مطاط السيليكون السائل لتطبيقات السيارات لأن خصائصه تظل مستقرة نسبيًا عبر نطاق واسع من درجات الحرارة.

اعتمادًا على درجة LSR وصياغته المحددة، يمكن أن تشمل الخصائص النموذجية ما يلي:

تعتمد القيم الفعلية على تركيبة السيليكون المختارة وظروف التشكيل والهندسة ومتطلبات التطبيق. يجب تأكيد المواصفات النهائية أثناء تطوير المنتج.

مقاومة درجات الحرارة

يمكن أن تواجه قنوات التدفئة والتهوية وتكييف الهواء (HVAC) في السيارات تقلبات متكررة في درجات الحرارة. يمكن أيضًا لتطبيقات التحكم تحت غطاء المحرك والإدارة الحرارية أن تعرض المكونات لدرجات حرارة مرتفعة.

يحافظ LSR على المرونة على نطاق واسع من درجات الحرارة، مما يجعله مناسبًا للمكونات المعرضة للهواء الساخن والهواء البارد والتدوير الحراري وتغيرات درجة حرارة المحرك أو حجرة البطارية.

الختم المرن

على عكس البلاستيك الصلب، يمكن أن يتشوه السيليكون تحت الضغط ويتعافى بعد تحرير الحمل. تسمح هذه الخاصية للقسم المفرط في التشكيل بالحفاظ على الاتصال بأسطح التزاوج على الرغم من الاختلاف الطفيف في الأبعاد.

بالنسبة لمكونات توجيه الهواء، يساعد ذلك في تقليل التسرب عند نقاط الاتصال.

عزل الاهتزازات

تعمل طبقة السيليكون أيضًا كواجهة متوافقة بين المكونات الصلبة.

عندما تهتز وحدات التدفئة والتهوية وتكييف الهواء (HVAC)، أو المنافيخ، أو القنوات، أو هياكل المركبات، يمكن لقسم السيليكون المرن أن يمتص جزءًا من الحركة الميكانيكية بدلاً من نقل كل الاهتزازات مباشرة عبر القناة الصلبة.

هذا يجعلأجزاء overmolding مطاط السيليكونمفيد عندما يكون الختم وعزل الاهتزاز مطلوبين في وقت واحد.

تطبيقات السيارات النموذجية

القناة تنفيس هواء السيارات ذات القالب الزائد LSRيمكن تصميمها لأنواع عديدة من أنظمة إدارة الهواء والحرارة في المركبات.

1. توزيع هواء التدفئة والتهوية وتكييف الهواء (HVAC).

بالنسبة لمركبات الركاب، يمكن استخدام المكون حول منافذ هواء التدفئة والتهوية وتكييف الهواء (HVAC)، والقنوات الفرعية، وواجهات توجيه الهواء، وأقسام الاتصال المرنة.

تساعد منطقة الختم المصنوعة من السيليكون على استيعاب تفاوتات التجميع مع الحفاظ على مسار تدفق الهواء المغلق.

2. الإدارة الحرارية للبطارية

تركز السيارات الكهربائية بشكل أكبر على الإدارة الحرارية.

يمكن استخدام مجاري الهواء لتوجيه الهواء المكيف حول وحدات البطارية أو مجموعات الإدارة الحرارية. في هذه البيئات، يصبح استقرار الأبعاد، وأداء الختم، ومقاومة الاهتزاز، ودورة درجة الحرارة ذات أهمية خاصة.

3. تبريد المحور الإلكتروني وإلكترونيات الطاقة

تستخدم بعض بنيات الإدارة الحرارية للمركبات الكهربائية قنوات هواء أو سوائل مخصصة حول إلكترونيات الطاقة ومكونات نظام القيادة.

يمكن لواجهة السيليكون المفرطة التشكيل أن توفر اتصالاً متوافقًا بين المكونات الصلبة حيث يلزم استيعاب الاهتزاز والتمدد الحراري.

4. توجيه الهواء تحت غطاء المحرك

تواجه المكونات المثبتة في حجرة المحرك درجات حرارة وظروف بيئية أكثر تطلبًا.

يمكن اختيار LSR عند الحاجة إلى واجهة إغلاق مرنة دون إدخال غلاف مطاطي منفصل.

اعتبارات التصميم الرئيسية

يعتمد نجاح عملية التشكيل الزائد بشكل كبير على السطح البيني بين السيليكون والركيزة. ولذلك ينبغي أن يكون الجزء مصممًا لكليهماتدفق السيليكون والاحتفاظ الميكانيكيبدلاً من مجرد إضافة طبقة سيليكون إلى قناة بلاستيكية موجودة.

هندسة الركيزة

يجب أن توفر الركيزة البلاستيكية الاستقرار الميكانيكي الكافي أثناء الحقن والخدمة.

تشمل عناصر التصميم المحتملة ما يلي:

● سفلية ميكانيكية
● احتفاظ الأضلاع
● الأخاديد
● من خلال الثقوب
● هياكل القفل
● ميزات تحديد المواقع
● أسطح الربط الخاضعة للرقابة

عندما يكون الالتصاق الكيميائي بين LSR والركيزة مطلوبًا، يجب تقييم توافق المواد ومعالجة السطح أثناء التطوير.

سمك جدار السيليكون

يجب تحديد سمك السيليكون وفقًا لقوة الختم المطلوبة والتشوه والهندسة وظروف الحقن.

المقاطع الرفيعة بشكل مفرط يمكن أن تخلق صعوبات في التعبئة، في حين أن المقاطع السميكة غير الضرورية يمكن أن تزيد من استهلاك المواد ووقت المعالجة.

بالنسبة لإغلاق الشفاه والواجهات المرنة، يجب التحقق من صحة الهندسة من خلال تحليل الضغط والتشوه بدلاً من الاعتماد فقط على السمك الاسمي.

تراكم التسامح

غالبًا ما تشتمل وصلات مجاري السيارات على عدة مكونات مقولبة أو مختومة.

يمكن لواجهة السيليكون أن تعوض اختلاف الأبعاد من جزء إلى جزء، ولكن لا ينبغي معاملتها كبديل لتصميم التسامح المناسب.

أثناء تقييم سوق دبي المالي، يجب على المهندسين مراعاة ما يلي:

● التسامح الأبعاد الركيزة
● التسامح مع صب السيليكون
● التسامح مع مكونات التزاوج
● نطاق الضغط
● قوة التجميع
● استرداد الختم
● التمدد الحراري

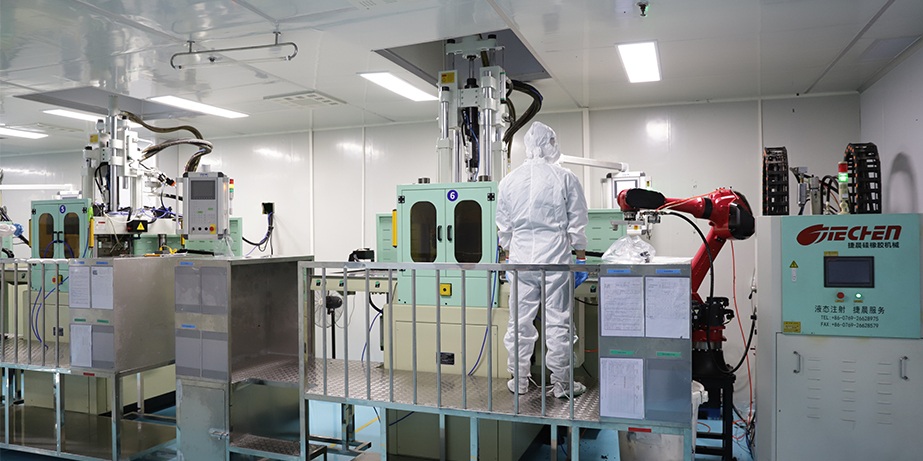

عملية التصنيع

نموذجيLSR overmolding مجاري السياراتتتضمن عملية الإنتاج عدة مراحل خاضعة للرقابة.

1. إعداد الركيزة:يتم تشكيل المكون البلاستيكي الصلب بشكل منفصل ويتم فحصه للتأكد من اتساق الأبعاد والتلوث والوميض والعيوب السطحية.

2. إدراج تحديد المواقع:يتم وضع الركيزة بدقة داخل قالب LSR. بالنسبة للإنتاج متعدد التجاويف، يعد وضع الإدخال المتسق مهمًا بشكل خاص لأنه حتى الانحرافات الصغيرة يمكن أن تؤثر على سمك السيليكون وهندسة الختم.

3. حقن LSR:يتم قياس السيليكون السائل المكون من مكونين، وخلطه، وحقنه في القالب. نظرًا لأن LSR يتمتع بلزوجة منخفضة قبل المعالجة، فإنه يمكنه ملء هياكل مانعة للتسرب معقدة نسبيًا ومناطق وظيفية رقيقة عندما يتم تصميم مشغل القالب ونظام التهوية بشكل صحيح.

4. الفلكنة:يعالج السيليكون داخل القالب الساخن ويشكل هيكل الختم المرن النهائي. يجب التحكم في معلمات المعالجة لتحقيق الصلابة المتسقة واستقرار الأبعاد وجودة السطح.

5. إزالة القوالب والتفتيش:بعد القولبة، يتم فحص المكون بحثًا عن:

● فلاش
● لقطات قصيرة
● مصائد الهواء
● العيوب السطحية
● إزاحة السيليكون
● عيوب الترابط أو الاحتفاظ
● الانحرافات الأبعاد

يمكن قياس أبعاد الختم الحرجة باستخدام تركيبات مخصصة أو معدات فحص آلية.

مراقبة الجودة لتطبيقات السيارات

بالنسبة لفرق شراء السيارات، فإن شهادة المواد وحدها ليست كافية. يحتاج التجميع النهائي المقولب إلى التقييم باعتباره مكونًا وظيفيًا.

قد يتضمن برنامج التفتيش المناسب ما يلي:

بالنسبة لمشاريع السيارات، يجب تحديد شروط الاختبار وفقًا لبيئة السيارة الفعلية بدلاً من استخدام ظروف المختبر العامة.

المتانة، والختم، وأداء NVH ودرجة الحرارة

أداء الختم

يجب أن يحافظ قسم السيليكون على ضغط متحكم فيه على سطح التزاوج. يمكن لشفة أو حبة الختم المصممة جيدًا أن تستوعب اختلافًا طفيفًا في التجميع دون الحاجة إلى قوة إدخال مفرطة.

بالنسبة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، يجب إجراء اختبار التسرب تحت ظروف ضغط ودرجة حرارة محددة.

اعتبارات NVH

يمكن أن تصبح مجاري الهواء مصدرًا للاهتزازات غير المرغوب فيها وضوضاء تدفق الهواء إذا قامت المكونات الصلبة بنقل الاهتزازات الميكانيكية مباشرة إلى هيكل السيارة.

يمكن أن يوفر القالب المطاطي الزائد درجة من العزل الميكانيكي بين القناة والمكونات المجاورة.

ومع ذلك، يعتمد أداء NVH على النظام بأكمله، بما في ذلك سرعة تدفق الهواء، وهندسة القناة، وطريقة التركيب، وخصائص المروحة/المنفاخ، وهيكل السيارة.

ركوب الدراجات الحرارية

التحولات المتكررة بين درجات الحرارة المنخفضة والعالية يمكن أن تسبب توسعًا تفاضليًا بين ركائز السيليكون والبلاستيك.

لذلك يجب أن يأخذ التصميم الزائد في الاعتبار الاختلافات في:

● معامل التمدد الحراري
● معامل المرونة
● هندسة الواجهة
● الالتصاق أو الاحتفاظ الميكانيكي
● سمك الجدار

مقاومة الشيخوخة

قد تتعرض مكونات السيارات للحرارة والرطوبة والأوزون ومواد التنظيف والعوامل البيئية الأخرى.

ولذلك ينبغي تقييم درجة LSR المحددة مقابل التعرض الكيميائي والبيئي الفعلي المتوقع أثناء تشغيل السيارة.

التخصيص لموردي OEM والطبقة

القناة تنفيس هواء السيارات ذات القالب الزائد LSRيمكن تخصيصها وفقًا لمنصة السيارة وهندسة التدفئة والتهوية وتكييف الهواء (HVAC).

تتضمن خيارات التخصيص النموذجية ما يلي:

● مادة الركيزة
● صلابة السيليكون
● لون السيليكون
● قطر القناة
● سمك الجدار
● ختم هندسة الشفاه
● هندسة الموصل
● منطقة الإفراط في القولبة
● هيكل الاحتفاظ الميكانيكية
● نسيج السطح
● وضع العلامات أو تحديد الهوية
● تكوين التغليف

بالنسبة للمشاريع الجديدة، يمكن استخدام ملفات CAD ثلاثية الأبعاد ورسومات ثنائية الأبعاد ومواصفات المواد وحجم الإنتاج المستهدف والمتطلبات البيئية لإنشاء المراجعة الأولية لسوق دبي المالي.

يمكن بعد ذلك استخدام أدوات النموذج الأولي أو القوالب التجريبية للتحقق من صحة التعبئة، ودقة الأبعاد، وسلوك الختم، والتجميع قبل الانتهاء من أدوات الإنتاج الضخم.

تجربة المشروع: تقليل المكونات عند توصيل نظام التدفئة والتهوية وتكييف الهواء (HVAC).

قد يبدأ مشروع تطوير أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) النموذجي للسيارات بقناة بلاستيكية صلبة مدمجة مع ختم مطاطي مُجمَّع بشكل منفصل.

قد يواجه الفريق الهندسي ثلاث مشكلات متكررة: يمكن أن يتغير الختم أثناء التجميع، ويتطلب الاتصال عمالة تجميع إضافية، ويؤثر اختلاف الأبعاد بين القناة ومبيت التزاوج على اتساق الختم.

يمكن لمحلول قولبة السيليكون السائل أن يحل محل الختم المنفصل عن طريق تشكيل هيكل مانع للتسرب من السيليكون يتم التحكم فيه مباشرة على وصلة القناة.

أثناء التطوير، تتضمن نقاط التحسين الرئيسية عادةً صلابة السيليكون، وهندسة الشفاه الختمية، ونسبة الضغط، وميزات الاحتفاظ بالركيزة، وموضع بوابة الحقن.

الهدف ليس مجرد جعل المكون أكثر ليونة. الهدف الهندسي هو إنشاء واجهة يتم التحكم فيها والتي توفرقوة الختم القابلة للتكرار، وسلوك التجميع المستقر، وعزل الاهتزاز، والمقاومة البيئية على المدى الطويل.

ويرتبط هذا النوع من التصميم بشكل خاص بمنصات المركبات الكهربائية حيث تتطلب أنظمة التدفئة والتهوية وتكييف الهواء والإدارة الحرارية للبطاريات بشكل متزايد مكونات مدمجة وخفيفة الوزن ومتكاملة للغاية.

لماذا تختار قناة LSR ذات القالب الزائد بدلاً من الختم المطاطي المنفصل؟

يعتمد الاختيار الأفضل على حجم الإنتاج، واستثمار الأدوات، وأداء الختم المطلوب، وطريقة التجميع، وبنية منصة السيارة.

التعليمات

ما هي مجاري الهواء للسيارات ذات القالب الزائد LSR؟
وهو عبارة عن مكون لتوجيه الهواء في السيارات يجمع بين ركيزة صلبة ومطاط السيليكون السائل المصبوب مباشرة على مناطق محددة. يمكن أن يوفر قسم السيليكون الختم، والتوسيد، وعزل الاهتزاز، وتعويض التسامح.

ما هي المواد التي يمكن استخدامها كركيزة؟
تشمل الخيارات الشائعة اللدائن الهندسية مثل PA وPP وPBT وPC/ABS. يعتمد الاختيار النهائي على درجة الحرارة والتعرض للمواد الكيميائية والمتطلبات الميكانيكية والتوافق مع LSR.

هل يمكن ربط السيليكون بالبلاستيك؟
نعم. اعتمادًا على مجموعة المواد والتصميم، يمكن ربط السيليكون كيميائيًا بالركيزة أو الاحتفاظ به ميكانيكيًا من خلال الأخاديد والأضلاع والقطع السفلية والميزات الهيكلية الأخرى. يجب إجراء اختبار الالتصاق أثناء التحقق من صحة المنتج.

ما هو نطاق درجة الحرارة الذي يمكن أن يتحمله السيليكون؟
قد تدعم تركيبة السيليكون النموذجية المخصصة للسيارات تقريبًا-50 درجة مئوية إلى +200 درجة مئوية، لكن نطاق التشغيل الفعلي يعتمد على درجة LSR المحددة وظروف التطبيق. ينبغي تقييم التعرض المستمر، والتدوير الحراري، والشيخوخة البيئية بشكل منفصل.

هل المنتج مناسب للسيارات الكهربائية؟
نعم. مزيجها من المقاومة الحرارية، والختم المرن، وعزل الاهتزاز، والقولبة المتكاملة يجعلها مناسبة لتطبيقات محددة للإدارة الحرارية للبطاريات والتدفئة والتهوية وتكييف الهواء (EV HVAC).

هل يمكن تخصيص هندسة القناة؟
نعم. يمكن تطوير القطر، وهيكل التوصيل، وشفاه الختم، وصلابة السيليكون، ومنطقة القولبة الزائدة، والمواد الأساسية، واللون، وميزات الأبعاد الأخرى وفقًا لرسومات العملاء ومتطلبات التطبيق.

توريد يركز على الهندسة في مجال صب LSR الزائد للسيارات

بالنسبة لبرامج السيارات، العامل الحاسم ليس مجرد إنتاج مكون السيليكون. القناة تنفيس هواء السيارات ذات القالب الزائد LSRيجب تطويرها حول واجهة الختم الكاملة، وتحمل الركيزة، والبيئة الحرارية، وظروف الاهتزاز، وعملية التجميع.

يدعم Aobo Silicone تطوير قوالب السيليكون المخصصة منمراجعة سوق دبي المالي وأدواته لقولبة حقن LSR والفحص وأخذ العينات وإنتاج الحجم. من خلال الخبرة في صب السيليكون الدقيق والمكونات المخصصة الموجهة للسيارات، يمكن تكييف عملية الإنتاج مع متطلبات المواد والهندسة والتسامح والاختبار الخاصة بالمشروع.

بالنسبة لمشروعات OEM وTier 1 وTier 2، قم بتوفير رسوماتك ثنائية وثلاثية الأبعاد ومواد الركيزة ونطاق درجة الحرارة المستهدفة والحجم السنوي ومتطلبات الختم لبدء المراجعة الهندسية وعرض الأسعار.
